در دنیای صنعتی امروز، گیربکس ها به عنوان ابزاری حیاتی برای انتقال قدرت و تغییر سرعت شناخته می شوند. این دستگاه ها، با ایفای نقش اساسی در فرآیندهای تولید و انتقال انرژی، از اهمیت چشمگیری برخوردارند. با این حال، برای درک عملکرد گیربکس ها، ضروری است که مفاهیم اساسی مانند گشتاور و نسبت تبدیل را به خوبی درک کنیم. گشتاور به عنوان نیروی چرخشی و نسبت تبدیل به عنوان معیاری برای تغییرات سرعت ورودی و خروجی گیربکس عمل می کنند. در صورت عدم دسترسی به اطلاعات فنی این دستگاه ها، می توان این اطلاعات را از فروشندگان جهت انتخاب مناسب ترین گیربکس بدست آورد یا حتی خود محاسبات مربوط به آنها را انجام داد. این آگاهی و اطلاعات اساسی، کلیدی برای انتخاب و بهره وری بهتر از گیربکس های صنعتی است. در زیر محاسبات گیربکس صنعتی را بیان می کنیم:

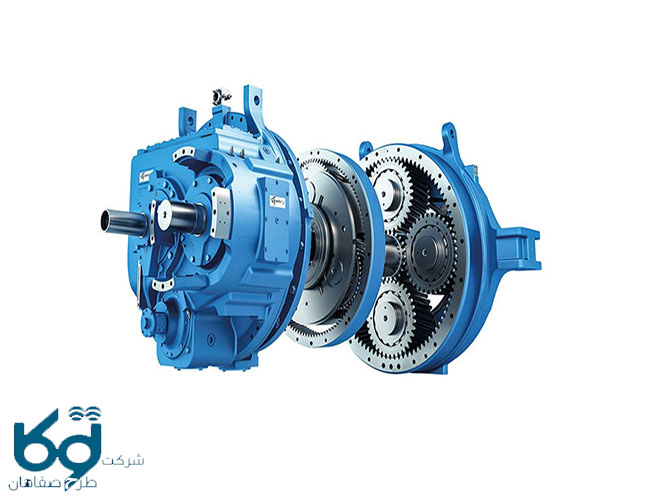

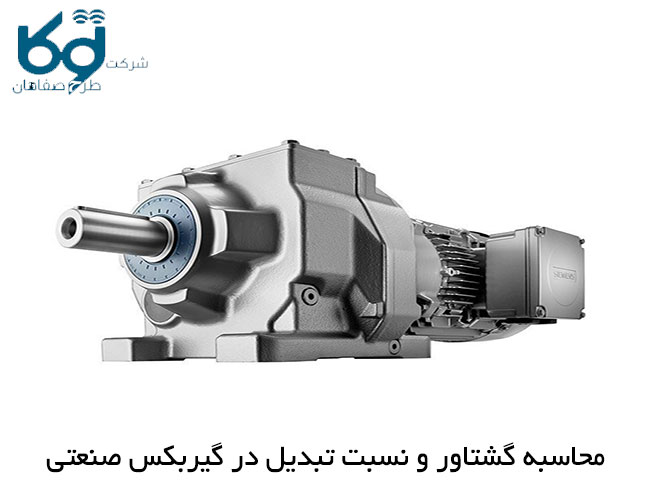

محاسبه گشتاور و نسبت تبدیل در گیربکس صنعتی
در صورت نیاز به راهنمایی در انتخاب گیربکس صنعتی، توکا طرح صفاهان آماده کمک به شما است. برای ارتباط با طرح توکا، با شماره های زیر تماس بگیرید
شماره تماس: 91091019-031 و 09900086778
مولفه های محاسبه گشتاور گیربکس
در محاسبه گشتاور گیربکس حلزونی، مولفه های زیر مورد توجه قرار می گیرند:
توان ورودی (گشتاور ورودی) گیربکس حلزونی:
- KW1
- HP1
توان خروجی (گشتاور خروجی) گیربکس حلزونی:
- KW2
- HP2
دور ورودی (rpm):
- n1
دور خروجی (rpm):
- n2
ضریب کار:
- F
نسبت تبدیل:
- i
بازده گیربکس:
- ηd
این مولفه ها در محاسبات گشتاور گیربکس حلزونی بسیار اهمیت دارند و برای محاسبه درست و صحیح نیاز است که هر یک از این عوامل به درستی در نظر گرفته شوند.
محاسبه و تعیین نسبت تبدیل گیربکس صنعتی
نسبت تبدیل گیربکس یک عامل مهم در گیربکس های صنعتی است. این نسبت توسط تقسیم تعداد دندانه های خروجی گیربکس بر تعداد دندانه های ورودی گیربکس یا از طریق تقسیم قطر دنده خروجی بر قطر دنده ورودی محاسبه می شود.
i= G2/G1
در این رابطه، تعداد دندانه های چرخدنده تابع را با نماد (G2) و تعداد دندانه های چرخدنده محرک را با نماد (G1) نمایش می دهیم.
برای محاسبه نسبت تبدیل گیربکس می توان از اطلاعات موجود در سند و کاتالوگ گیربکس استفاده کرد. اگر این اطلاعات در دسترس نبود، می توان به یکی از روش های زیر رجوع کرد:
- با شمردن دندانه های چرخ دنده ورودی و خروجی، می توان نسبت تبدیل گیربکس را محاسبه کرد. این کار با تقسیم تعداد دندانه های چرخ دنده ورودی بر تعداد دندانه های گیربکس خروجی انجام می شود.
- اگر امکان شمارش دندانه ها وجود ندارد، می توان با اندازه گیری قطر چرخ دنده های ورودی و خروجی، نسبت تبدیل گیربکس را محاسبه کرد. در این حالت، نسبت تبدیل گیربکس برابر با تقسیم شدن قطر چرخ دنده خروجی بر قطر چرخ دنده ورودی است.
محاسبه گشتاور خروجی تصحیح شده در سیستم های گیربکس صنعتی
برای محاسبه گشتاور خروجی تصحیح شده بعد از تعیین نسبت تبدیل گیربکس صنعتی، نیاز به افزایش گشتاور الکتروموتور یا منبع توان متصل به اندازه نسبت تبدیل گیربکس است. بهطور مثال، اگر گشتاور ورودی موتور 10 پوند بر فوت باشد و نسبت تبدیل گیربکس 1 به 10 باشد، گشتاور خروجی 100 پوند بر فوت خواهد بود.
مورد نیاز گشتاور خروجی = F1 * F2 * F3 * گشتاور ورودی
در صورتی که بیش از 2 شفت خروجی وجود داشته باشد، گشتاور خروجی مورد نیاز برای گیربکس برابر با جمع گشتاور های خروجی تک تک شفت ها خواهد بود.
187.5 = 1.00 * 1.00 * 1.25 * 150
ضریب کار S.F و نقش آن در انتخاب گیربکس مناسب
برای ارزیابی تأثیر شوک ها و تغییراتی که در شرایط متغیر کاری بر گیربکس ایجاد می شوند، از ضریب کار استفاده می شود. برای تخمین دقیق ضریب کار، تغییرات بار، شرایط کاری روزانه و همچنین بارهای اضافی مرتبط با عملکرد گیربکس باید مورد بررسی قرار گیرند. در صورتی که داده های لازم را داشته باشیم و مقدار S.F. برابر با 1 باشد، با مراجعه به جداول کاتالوگ گیربکس و بررسی مشخصات موجود، می توانیم گیربکس مناسب را با استفاده از فرمول های مربوطه انتخاب کنیم.
محاسبه گشتاور گیربکس و توان متناسب با آن
به منظور محاسبه گشتاور گیربکس، از فرمول زیر استفاده می شود:
[ T2 = frac {P1 times 9550}{n2 times η}
که در آن:
- (T2): گشتاور خروجی (نیوتون متر)
- (P1): توان ورودی (کیلووات)
- (n2): سرعت خروجی (دور بر دقیقه)
- (η): راندمان (درصد)
برای محاسبه گشتاور خروجی گیربکس، این فرمول مورد استفاده قرار می گیرد. برای محاسبه توان الکتروموتور متناسب با گیربکس نیز می توان از این فرمول استفاده کرد.
جدول زیر نشان دهنده راندمان تقریبی ماشین ( η ) بر اساس نوع دنده است:
| نوع دنده | راندمان تقریبی ماشین η (%) |
| دنده ساده | 98 تا 99.5 |
| دنده مخروطی ساده | 98 تا 99 |
| دنده حلزونی | 30 تا 90 (با توجه به برند و کیفیت ساخت) |
| دنده پیچ | 70 تا 95 |
با استفاده از این اطلاعات و فرمول محاسباتی، می توان گشتاور و توان مربوط به گیربکس ها و موتورهای الکتریکی را محاسبه کرد.
ارتباط معکوس بین گشتاور و سرعت در سیستم های مکانیکی
در ارتباط بین گشتاور و سرعت، قابل ذکر است که رابطه آنها معکوس است. به عبارت دیگر، با افزایش سرعت، گشتاور کاهش می یابد و با کاهش سرعت، گشتاور افزایش می یابد. توان در این سناریو ثابت است و معادله محاسبه توان به صورت P = T * ω می باشد.
برای تبدیل دورهای موتور به سرعت یا دور خروجی گیربکس، به دو عامل اساسی نیاز داریم: سرعت الکتروموتور و نسبت دنده های گیربکس. سرعت خروجی گیربکس از نسبت دور موتور به نسبت دنده ها به دست می آید و به صورت دور بر دقیقه اعلام می شود.
میتوانید انواع گیربکس صنعتی مورد نیاز خود را از طریق تیم متخصص توکا طرح سفارش دهید. برای راهنمایی در انتخاب گیربکس و ثبت سفارش، با شماره تماس توکا طرح تماس بگیرید.
شماره تماس: 91091019-031 و 09900086778
سخن پایانی
در پایان، لازم به ذکر است که درک مفاهیم اساسی گشتاور و نسبت تبدیل در گیربکس های صنعتی، اساسی برای بهره وری بهتر این تجهیزات است. اطلاعات دقیق از مولفه های محاسبه گشتاور و نسبت تبدیل، کلیدی برای انتخاب صحیح و بهره وری از گیربکس ها محسوب می شوند. از طرفی، استفاده از ضریب کار در انتخاب گیربکس مناسب، اهمیت زیادی دارد تا در مواجهه با شوک ها و تغییرات کاری، تجهیزات به خوبی عمل کنند. پس، بهترین نتیجه از این سیستم ها تنها با دانش کافی و انتخاب صحیح آنها به دست می آید. این اصول و اطلاعات اساسی، پیش نیازی برای بهره وری و عملکرد بهتر در صنعت می باشند.
سوالات متداول
- چه نوع گیربکس هایی برای کاربردهای صنعتی مناسب تر هستند؟ گیربکس های خورشیدی، هلیکال و حلزونی از جمله انواع گیربکس هایی هستند که در صنایع مختلف استفاده می شوند. انتخاب نوع گیربکس بستگی به نیازهای خاص پروژه و شرایط کاری دارد
- چگونه میتوان از گشتاور محاسبه شده برای انتخاب گیربکس مناسب استفاده کرد؟ برای انتخاب گیربکس مناسب، باید گشتاور محاسبه شده را با مشخصات فنی گیربکس های موجود مقایسه کرد و گیربکسی را انتخاب کرد که گشتاور مورد نیاز را تأمین کند و همچنین ضریب اطمینان را در نظر گرفت
