گیربکس جرثقیل یکی از اجزای اساسی در سیستم های جابجایی بارهای سنگین است که در صنایع مختلف به کار می رود. این گیربکس ها به منظور تبدیل سرعت بالا و گشتاور کم موتور به سرعت کم و گشتاور بالا طراحی شده اند، که این ویژگی برای بلند کردن و پایین آوردن بارها ضروری است. با توجه به نیازهای متنوع صنایع، گیربکس های جرثقیل در انواع مختلفی تولید می شوند، از جمله گیربکس های خورشیدی، حلزونی و مخروطی. این گیربکس ها باید دارای راندمان بالا، دوام و استحکام کافی باشند تا بتوانند در شرایط کاری سخت و تحت فشارهای زیاد به خوبی عمل کنند. به طور کلی، گیربکس های جرثقیل نقش مهمی در بهبود کارایی و ایمنی در فرآیندهای جابجایی بار ایفا می کنند.

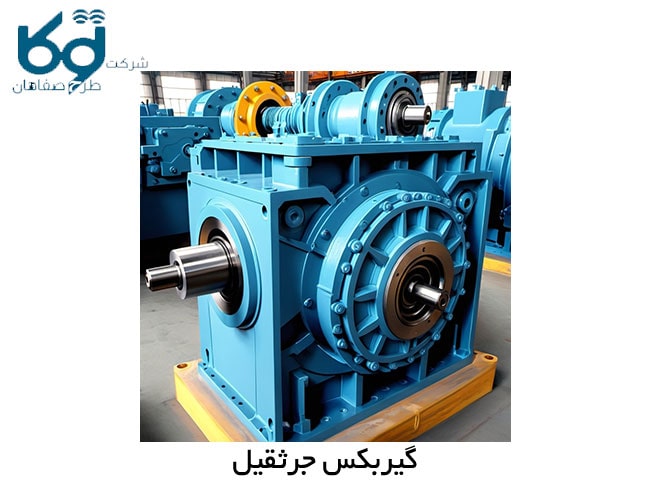

گیربکس جرثقیل در اصفهان
ویژگی های گیربکس جرثقیل
گیربکس کرین
گیربکس های کرین به منظور تطبیق سرعت و انتقال دقیق طراحی شده اند. این گیربکس ها معمولاً بر اساس کاهش سرعت و افزایش گشتاور عمل می کنند. ویژگی های اصلی این گیربکس ها شامل:
- مدل های مختلف: گیربکس های کرین در مدل های تک مرحله ای و چند مرحله ای طراحی و تولید می شوند.
- شکل چرخ دنده: این گیربکس ها می توانند به انواع استوانه ای، مخروطی و مخروطی-استوانه ای تقسیم شوند.
- اجزای تشکیل دهنده: گیربکس های جرثقیل از یک دنده متحرک، یک محفظه حلزونی و یک درایو دنده محصورشده در یک محفظه سفت و سخت تشکیل شده اند.
گیربکس های جرثقیل سقفی
این نوع گیربکس ها به طور خاص برای استفاده در جرثقیل های سقفی طراحی شده اند و دارای ویژگی های زیر هستند:
- اندازه کوچک و ساختار فشرده
- ظرفیت اضافه بار بالا
- قدرت تا بالای 130 کیلووات
- راندمان بالا و ارتعاش پایین
- جنس بدنه از فولاد با کیفیت
کاربرد: این گیربکس ها معمولاً در صنایع متالورژی، معدن، مواد شیمیایی و مصالح ساختمانی استفاده می شوند.
می توانید گیربکس مورد نیازتان را از طریق تیم متخصص توکا طرح، سفارش دهید. برای راهنمایی در انتخاب گیربکس و ثبت سفارش، با شماره تماس توکا طرح تماس بگیرید.
شماره تماس: 91091019-031 و 09900086778
گیربکس جرثقیل بازویی
این گیربکس ها عمدتاً برای پل های بارگیری و تخلیه و تجهیزاتی که نیاز به نصب عمودی دارند، به کار می روند. ویژگی های این گیربکس ها شامل:
- ساختار: بدنه این گیربکس ها معمولاً از چدن ساخته شده است.
- عملکرد: این گیربکس ها از نوع سه مرحله ای عمودی هستند و دارای سیستم روغن کاری تزریق متمرکز می باشند.
- نسبت سرعت: نسبت سرعت این گیربکس ها بین 16 تا 100 و سرعت آن ها 280 دور در دقیقه به بالا است.
گیربکس کرین از نوع QJG-T
این گیربکس بر پایه مدل QJG-L ساخته شده و برای تعویض گیربکس جرثقیل نوع ZSC (A) که نیاز به مجموعه عمودی دارند، استفاده می شود. ویژگی های این گیربکس شامل:
- آستین مخروطی: انتهای خروجی این گیربکس دارای یک آستین مخروطی است.
- نصب: گیربکس کرین روی شافت غیر فعال دستگاه اصلی آستین دار است و وزن آن بر روی شفت قرار می گیرد.
- طراحی: بدنه جعبه به سه قسمت تقسیم می شود و اندازه خط مرکزی شفت خروجی تا موقعیت حد انتهایی پایین نسبتاً کوچک است.
گیربکس مارپیچ کواکسیال سری R
این گیربکس ها از نوع گیربکس حلزونی هستند و بر اساس الزامات فنی بین المللی ساخته می شوند. ویژگی های این سری شامل:
- ابعاد کوچک و استاندارد: این گیربکس ها دارای ابعاد کوچک و طراحی فشرده هستند.
- قابلیت اطمینان: این گیربکس ها قابل اعتماد و بادوام هستند و دارای ظرفیت اضافه بار بالا می باشند.
- راندمان بالا: راندمان این گیربکس ها به حدود 95 درصد می رسد و در حالت تک مرحله ای این نرخ بازده به حدود 96% هم می رسد.
- جنس بدنه: بدنه این گیربکس ها معمولاً از چدن یا فولاد ساخته شده و چرخ دنده های آن ها از آلیاژ فولادی با استحکام بالا تولید می شوند.
با توجه به نیازهای مختلف صنایع، انتخاب نوع مناسب گیربکس جرثقیل می تواند تأثیر زیادی بر کارایی و عملکرد سیستم های جابجایی بار داشته باشد.
مشکلات و نگهداری گیربکس جرثقیل
گیربکس جرثقیل یکی از اجزای حیاتی در عملکرد صحیح جرثقیل ها است و نگهداری مناسب از آن می تواند به افزایش عمر و کارایی تجهیزات کمک کند. در زیر به مشکلات رایج و نکات نگهداری گیربکس جرثقیل پرداخته می شود.
مشکلات رایج گیربکس جرثقیل
- سایش دنده: سایش چرخ دنده ها و یاتاقان ها می تواند منجر به خرابی و کاهش کارایی گیربکس شود. این مشکل معمولاً ناشی از بارگذاری بیش از حد یا عدم روغن کاری مناسب است.
- نشت روغن: نشت روغن می تواند به دلیل طراحی نامناسب یا آسیب به مهر و موم ها باشد. این مشکل می تواند منجر به کاهش کارایی و آسیب به اجزای داخلی گیربکس شود.
- گرمای بیش از حد: افزایش دما در گیربکس می تواند ناشی از بارگذاری بیش از حد یا عدم خنک کاری مناسب باشد. این وضعیت می تواند به آسیب های جدی منجر شود.
- لرزش و صداهای غیرعادی: وجود لرزش یا صداهای غیرعادی می تواند نشانه ای از سایش دنده ها یا آسیب به یاتاقان ها باشد و نیاز به بررسی فوری دارد.
نکات نگهداری گیربکس جرثقیل
- بازرسی منظم: گیربکس باید به طور منظم بازرسی شود تا از وجود سایش، نشت روغن و سایر مشکلات مطمئن شوید.
- روغن کاری مناسب: استفاده از روغن های باکیفیت و بررسی سطح روغن به طور منظم از اهمیت بالایی برخوردار است. روغن باید به موقع تعویض شود تا از سایش و گرمای بیش از حد جلوگیری شود.
- کنترل بار: از بارگذاری بیش از حد و تغییرات ناگهانی در جهت حرکت اجتناب کنید. حرکات باید به آرامی و تدریجی انجام شوند تا فشار بی مورد بر روی گیربکس کاهش یابد.
- تمیزکاری دوره ای: گیربکس و اجزای آن باید به طور دوره ای تمیز شوند تا از ورود گرد و غبار و آلودگی به داخل آن جلوگیری شود.
- رعایت دما: دمای کاری گیربکس باید در محدوده مشخص شده توسط سازنده حفظ شود. افزایش دما می تواند هزینه های تعمیر و نگهداری را به شدت افزایش دهد.
با رعایت این نکات و توجه به مشکلات رایج، می توان عمر و کارایی گیربکس جرثقیل را بهبود بخشید و از خرابی های غیرمنتظره جلوگیری کرد.
در صورت نیاز به راهنمایی در انتخاب گیربکس، توکا طرح صفاهان آماده کمک به شما است. برای تماس با تیم توکا طرح، می توانید از شماره های زیر استفاده کنید.
شماره تماس: 91091019-031 و 09900086778
سخن پایانی
در نهایت، گیربکس جرثقیل به عنوان یکی از اجزای حیاتی در صنایع مختلف با اهمیت بسیاری محسوب می‌شود. انتخاب و نگهداری صحیح این قطعه، تأثیر چشمگیری بر کارایی و ایمنی عملیات جابجایی بار دارد. با رعایت نکات نگهداری، انتخاب گیربکس مناسب، و رعایت دستورالعمل های نصب، می‌توان عمر و کارایی گیربکس جرثقیل را بهبود بخشید و از خرابی های غیرمنتظره جلوگیری نمود. از آنجایی که گیربکس جرثقیل نقش اساسی در فرآیندهای جابجایی بار دارد، اهمیت آشنایی با ویژگی‌ها و نکات کلیدی در مورد این واحد از اهمیت بالایی برخوردار است.
سوالات متداول
- چگونه می توان گیربکس جرثقیل را نصب کرد؟ هنگام نصب گیربکس، باید از سوراخ بالابر پایینی استفاده شود و گیربکس به صورت افقی حمل و نگهداری شود. همچنین، شفت ورودی باید با تلورانس مناسب هم محور با شافت موتور قرار گیرد.
- چرا انتخاب گیربکس مناسب برای جرثقیل مهم است؟ انتخاب گیربکس مناسب به دلیل تأثیر مستقیم آن بر کارایی و ایمنی عملیات های صنعتی بسیار مهم است. گیربکس باید توان جابجایی و ظرفیت بار مناسب را داشته باشد.
- آیا گیربکس های جرثقیل نیاز به نگهداری دارند؟ بله، گیربکس های جرثقیل نیاز به نگهداری دوره ای دارند تا از خرابی و کاهش کارایی جلوگیری شود.
- چگونه می توان از خرابی گیربکس جرثقیل جلوگیری کرد؟ با انجام بررسی های دوره ای، اطمینان از کیفیت روغن و روانکارها و همچنین استفاده از قطعات اصلی و با کیفیت می توان از خرابی گیربکس جلوگیری کرد.
